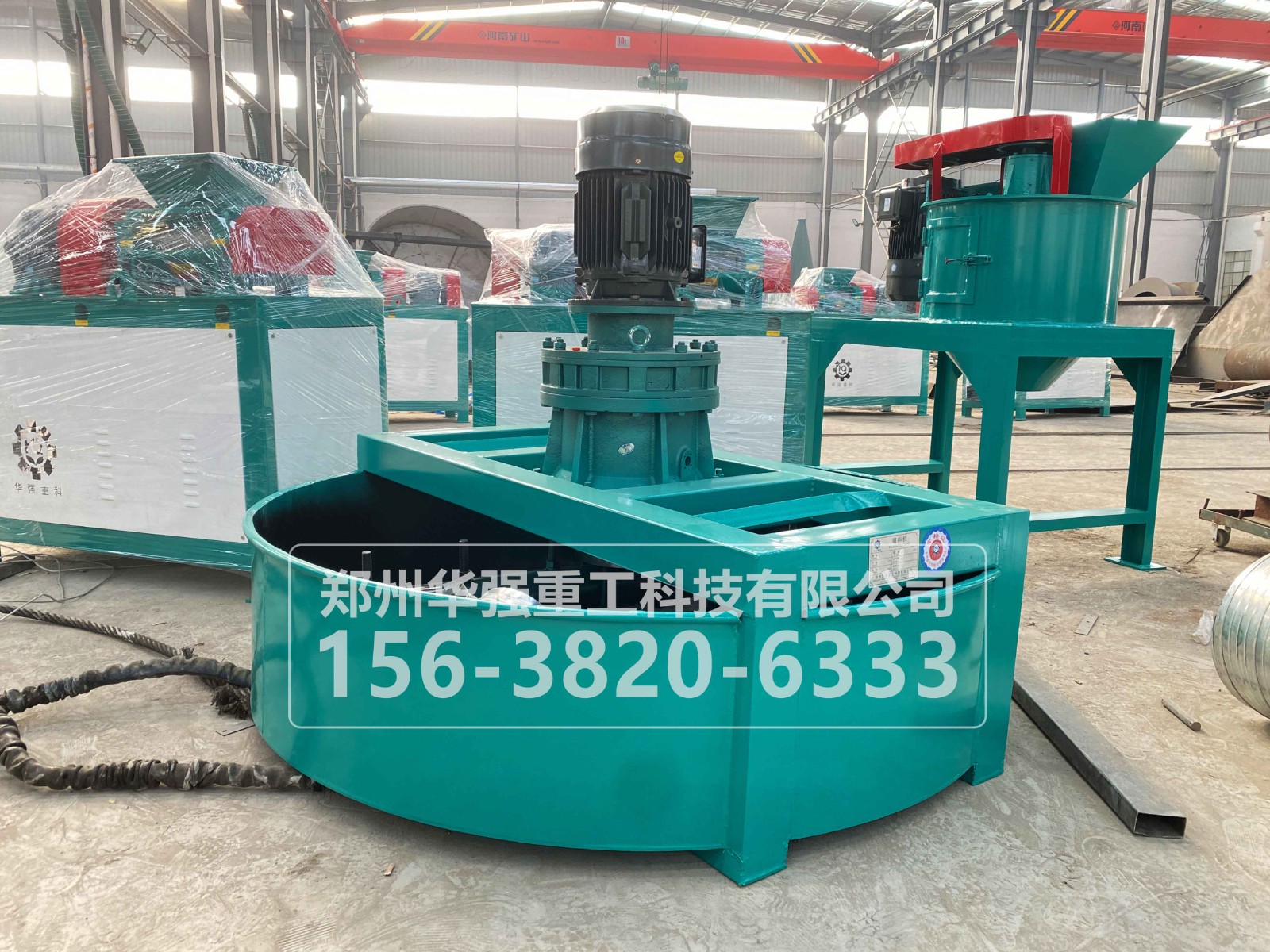

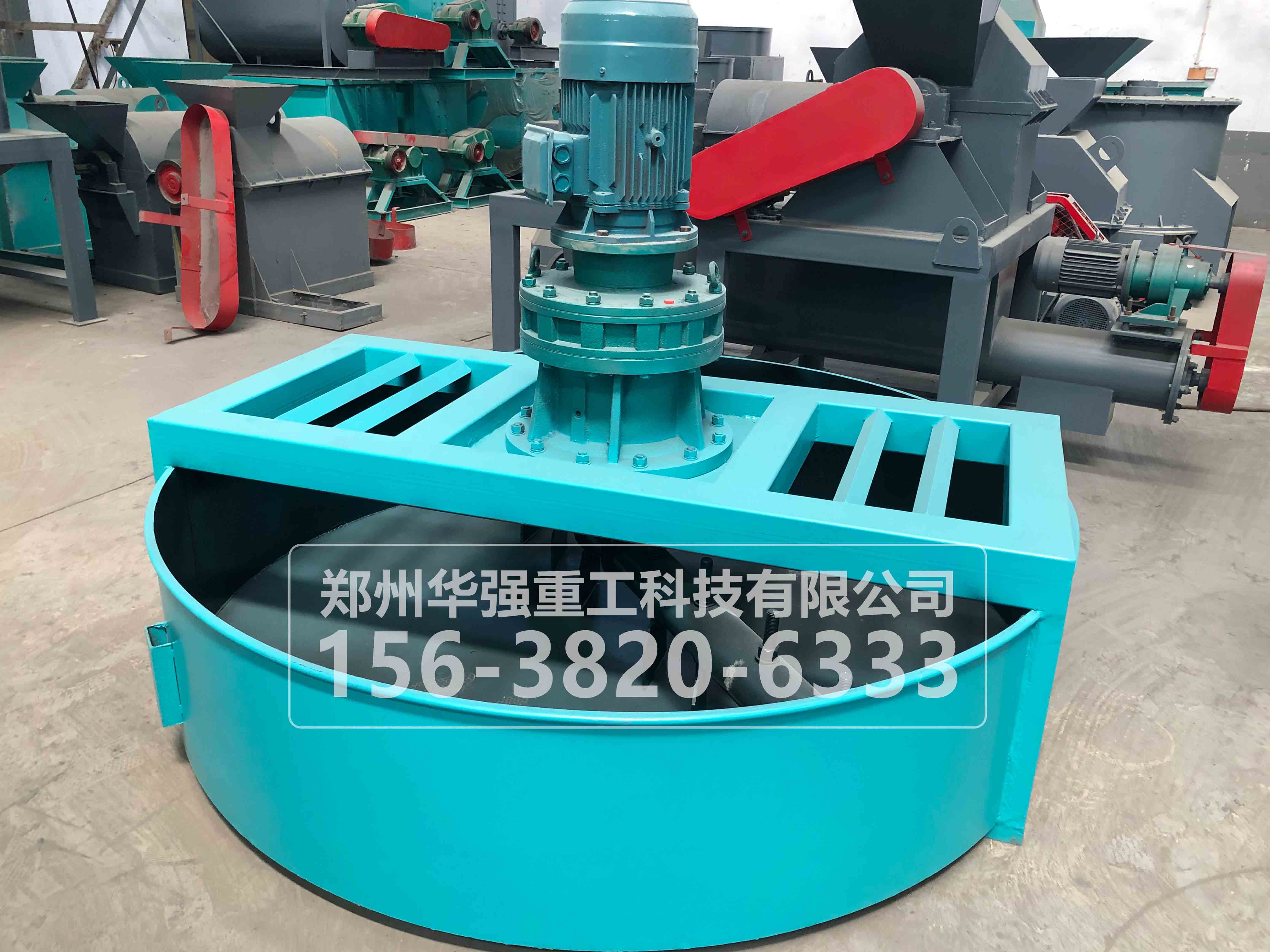

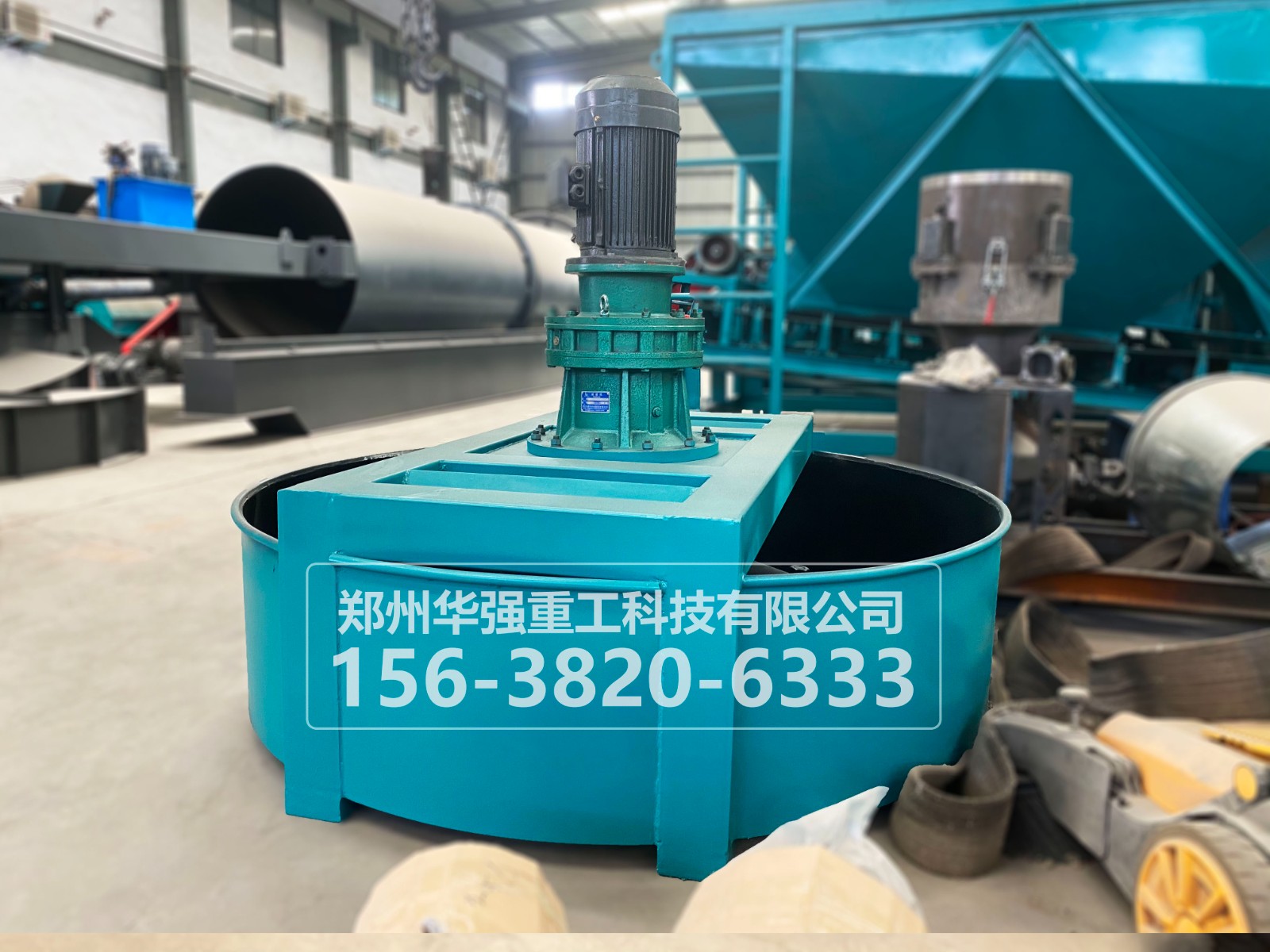

   盘式搅拌机,它由搅拌盘、出料口、搅拌臂、机架、齿轮箱包以及传动机构组成,其特征是搅拌盘里面设置有一圆筒,圆筒上设置有一圆筒盖,搅拌臂固连在圆筒盖上,搅拌轴联接圆筒盖的一端穿过圆筒,搅拌轴带动圆筒盖转动,从而带动搅拌臂转动,带动搅拌轴转动的传动机构由四级传动机构。该搅拌机寿命长、节能省电、体积小、搅拌速度快、可连续不断工作。
 用途及特点
      该机主要用于原料的混合。盘内采用聚丙烯板内衬或不锈钢板,因此,不易粘料。耐磨损,采用摆线针轮减速机具有结构紧凑、操作方便、搅拌均匀、卸料输送方便等特点。

整机可分为三大部分:
  1、机架部分:机器所有工作体全部安装固定在机架上,该机的机架均采用优碳钢板、槽钢焊接而成,并通过了严格的产品合格认证和特定的工艺要求,已达到本机所使用的目的;
  2、传动连接部分:本机采用摆线针轮减速机带动主轴旋转工作,其主机工作部分均采用尼龙柱销是传动连接器相齿和传递驱动,方便组装与维修;
  3、搅拌工作部分:由传动轮通过柱销联轴器传至主轴。将物料在搅拌室内均匀的翻转,使物料能得到充分的混合,从而大大的减少了物料的残留量。
 安装与调试
1.安装:本系列盘式搅拌机出厂时主要有以下部件:
  1>.搅拌机主体,主题包括机身、搅拌室、搅拌转子结构;
  2>.摆线针轮减速机一台;
  3>.附件:柱销。
2.调试:本机出厂前已调整过,并通过严格的质量技术检验批准合格后出厂,但因现场的维修或远转使用后出现的问题仍需要调整。

规 格搅 拌 机转速功率生产能力外 型 尺 寸 长 × 宽 × 高重量
直径壁高

mmmmr/minkwt/hmmkg
PJ16001600400125.53-51700×1700×13681200
PJ1800180040010.57.54-61900×1900×13681400
PJ2200220050010.5116-102300×2300×15031668
PJ2500250055091510-162600×2600×16532050
